SketchUp Oltre il disegno:
Dallo Schermo alla Produzione Reale.
Scopri il workflow professionale che trasforma il modello 3D
in progetti realmente producibili.
- Dalla presentazione alla produzione
- Modello esecutivo preciso e organizzato
- Tavole tecniche con LayOut sempre aggiornate
Poteve visionare qui il - Video integrale - disponibile on demand
del Webinar: SketchUp Oltre il Disegno. Dallo Scermo alla Produzione Reale.
PROVA SKETCHUP GRATIS
7 GIORNI DI PROVA COMPLETA
Compila il modulo e ricevi:
- SketchUp Pro in prova gratuita
- Accesso agli strumenti professionali
- Possibilità di testare rendering, estensioni e modellazione 3D
• Nessun impegno
• Nessuna carta di credito
• Supporto incluso
NEL WEBINAR SCOPRIRAI:
Modelli estetici
VS
Modelli esecutivi
Le differenze che fanno la differenza
Organizzazione con Tag e Componenti
Ordine, struttura e controllo del modello
Scene tecniche
Prospetti, sezioni, piante e dettagli
Tavole quotate con LayOut
Impaginazione in scala e annotazioni
Sincronizzazione dinamica
e utilizzo dei software nel
lavoro quotidiano.
Modifiche al 3D = Tavole sempre aggiornate
DUE LIVELLI DI PROGETTAZIONE
MODELLO ESTETICO
- Guscio visivo semplificato
- Ideale per presentare
- Focus su forma e design
- Per concept e vendita
MODELLO ESECUTIVO

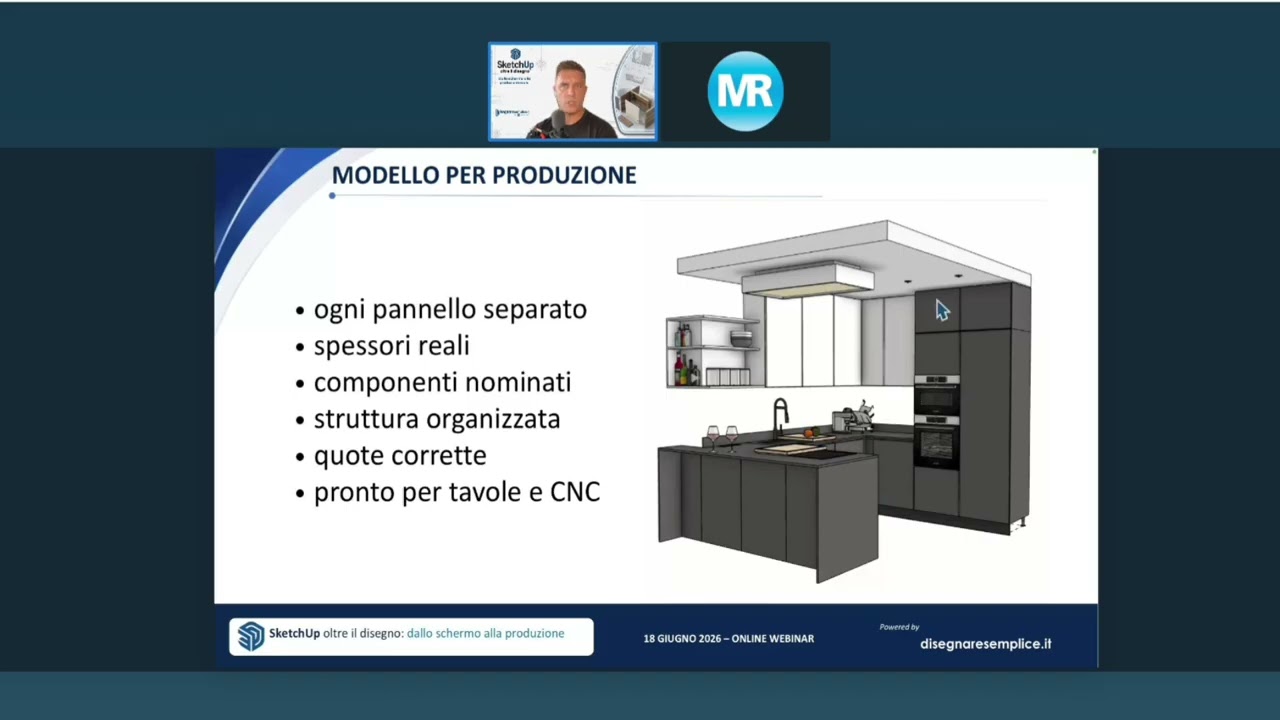

- Spessori reali e interni completi
- Componenti separati e nominati
- Dettagli costruttivi completi
- Pronto per la produzione
IL WORKFLOW PASSO DOPO PASSO
Organizzazione
Il punto di partenza per qualsiasi progetto professionale su SketchUp è una struttura pulita e razionale. Organizzare il modello utilizzando in modo strategico Tag e Componenti permette di mantenere il controllo totale su ogni singolo elemento della struttura. Questo approccio non solo garantisce un modello leggero e facile da navigare, ma è fondamentale per gestire la visibilità degli oggetti nelle fasi successive, riducendo a zero gli errori di sovrapposizione e ottimizzando i tempi di lavoro.
Viste dedicate con stili e proiezioni corrette
Una volta strutturato il modello geometrico, si passa alla fase di scomposizione visiva attraverso la creazione delle scene. Questa fase permette di salvare viste dedicate e prospettiche impostando gli stili grafici più adatti, le ombre e le proiezioni parallele necessarie per i disegni tecnici. Che si tratti di un prospetto frontale, di una sezione longitudinale o di un'assonometria esplosa, le scene diventano i "fotogrammi" dinamici che guideranno la documentazione tecnica senza dover ridisegnare nulla.
Collegamento al foglio bidimensionale e scale di stampa.
Il vero ponte tra il 3D e il disegno 2D tradizionale avviene tramite l'integrazione nativa con LayOut. Le scene create in SketchUp vengono inserite all'interno di tavole grafiche professionali e impostate nella corretta scala di rappresentazione (es. 1:20, 1:50). Il layout di stampa prende forma in modo pulito, ordinato e istituzionale.
Invio in produzione o alla falegnameria
L'ultimo step del workflow trasforma l'idea in un manufatto fisico. Grazie all'estrema precisione del modello esecutivo e alla chiarezza delle tavole tecniche prodotte, il progetto è pronto per la produzione reale. I dati e i disegni generati possono essere inviati direttamente alla falegnameria partner o esportati nei formati compatibili per essere lavorati tramite macchine a controllo numerico (CNC). Un flusso di lavoro continuo che elimina le interpretazioni errate e ottimizza i costi di realizzazione.
Viste dedicate con stili e proiezioni corrette.
Una volta completato il modello 3D, si passa alla scomposizione visiva salvando le Scene. Ogni scena blocca un'inquadratura specifica (piante, prospetti, sezioni longitudinali o assonometrie) applicando lo stile grafico corretto (linee nascoste, ombre o proiezioni parallele). Queste scene diventano le finestre dinamiche che guideranno la documentazione tecnica.
Piante, prospetti, sezioni e quote
Il vero passaggio dal 3D al bidimensionale avviene grazie all'integrazione nativa con LayOut. In questa fase, le scene precedentemente create vengono importate all'interno di tavole grafiche professionali per essere impaginate in scala. Qui potrai inserire tutte le informazioni necessarie al cantiere o alla produzione: piante quotate, sezioni di dettaglio, prospetti materici e annotazioni specifiche. Il grande vantaggio? Qualsiasi modifica strutturale apportata al modello 3D si rifletterà automaticamente sulle tavole di LayOut, mantenendo i disegni sempre aggiornati.
Quotatura e Annotazione (Dettagli per il Cantiere)
Nessun progetto può essere realizzato senza misure precise. All'interno di LayOut si inseriscono quote millimetriche, etichette automatiche collegate ai componenti, note di cantiere e legende dei materiali. Grazie al collegamento dinamico, se il modello 3D subisce una modifica dell'ultimo minuto, tutte le quote e le annotazioni sulle tavole si aggiornano da sole in tempo reale.
Invio alla produzione
Il flusso di lavoro si conclude ottimizzando i tempi e azzerando i costi di errore. I dati precisi del modello esecutivo e la chiarezza millimetrica delle tavole prodotte vengono esportati nei formati standard industriali. I file sono pronti per essere inviati direttamente alla falegnameria o inseriti nei software CAM per il taglio e la fresatura automatizzata tramite macchine a controllo numerico (CNC).
NEL WEBINAR SCOPRIRAI:
Risparmio di tempo
Meno errori, più efficenza
Precisione
Quote esatte e dettagli reali
Aggiornamento automatico
Modello e tavole sempre allineati
Documentazione professionale
Tavole chiare e complete
Produzione senza sorprese
Dalla progettazione alla macchina CNC
Trasforma SketchUp
in un vero strumento produttivo!
Dall’idea al progetto esecutivo, fino alla produzione reale. Scopri come nel nostro webinar pratico e completo.
- Video integrale on demand - Guarda quando vuoi
- Materiale sempre disponibile - Eventuali slide e risorse
- Prova SketchUp gratuita - Inizia subito il tuo workflow
